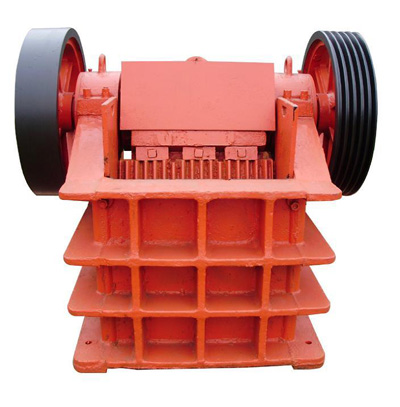

鄂式破碎機
顎式破碎機介紹：
顎式破碎機廣泛應用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料。
顎式破碎機性能特點:
1.破碎腔深而且無死區，提高了進料能力與產量；
2.其破碎比大，產品粒度均勻；
3.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；
4.潤滑系統安全可靠，部件更換方便，保養工作量�。�
5.結構簡單，工作可靠，運營費用低。
6.設備節能：?jiǎn)螜C(jī)節能15%～30%，系統節能一倍以上；
7.排料口調整范圍大，可滿足不同用戶的要求；
8.噪音低，粉塵少。
顎式破碎機工作原理：
顎式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。
該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。
|
規格型號 |
技 術 性 能 |
電機功率
（kw） |
外型尺寸
（長×寬×高）
（mm） |
重量
（kg） | |||
|
最大進料
（mm） |
調整范圍
（mm） |
生產能力
（m3/h） |
主軸轉速
（r/min） | ||||
|
PEF150×250 |
125 |
10-40 |
1-3 |
285 |
7.5 |
922×745×933 |
700 |
|
PEF200×300 |
165 |
20-70 |
2-8 |
265 |
11 |
1056×1100×1120 |
800 |
|
PEF250×400 |
210 |
20-80 |
5-20 |
310 |
18.5 |
1108×1142×1392 |
3000 |
|
PEF400×600 |
340 |
40-90 |
10-40 |
275 |
30 |
1700×1732×1392 |
7200 |
|
PEF350×750 |
290 |
30-55 |
20-50 |
300 |
37 |
1900×1806×1808 |
8900 |
|
PEF500×750 |
425 |
50-100 |
34-68 |
275 |
55 |
2050×1860×2145 |
11320 |
|
PEF600×900 |
480 |
75-200 |
40-120 |
255 |
75 |
2792×2168×2250 |
17600 |
|
PEF750×1060 |
630 |
80-200 |
80-160 |
250 |
90 |
4180×2560×3070 |
30530 |
|
PEF900×1200 |
750 |
100-200 |
110-200 |
250 |
110 |
5200×2900×3500 |
50000 |
|
PEF1200×1500 |
1020 |
150-300 |
220-400 |
180 |
160 |
4200×3300×3500 |
106000 |
|
PEX150×750 |
125 |
10-40 |
5-15 |
300 |
15 |
1220×1480×1180 |
3600 |
|
PEX250×1000 |
210 |
15-55 |
10-32 |
300 |
37 |
1580×1992×1380 |
7350 |
|
PEX250×1200 |
210 |
15-60 |
12-38 |
300 |
37 |
1530×2192×1380 |
8700 |
|
PEX300×1300 |
250 |
20-90 |
16-65 |
300 |
55 |
1930×2400×1747 |
11600 |
